Montaż lekkiego stropu panelowego – krok po kroku

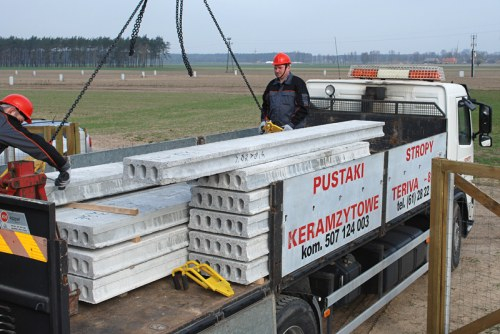

Lekki strop panelowy to płyty strunobetonowe o szerokości 60 cm, które można układać na pojazd wyposażony w lekki dźwig typu HDS.
/
fot. materiały prasowe
REKLAMA
REKLAMA
Montaż lekkiego stropu panelowego połączonego ze stropem filigran nie jest skomplikowany. Zobacz jak tego dokonać krok po kroku. Przedstawiamy relację z montażu stropu panelowego Smart, która miała miejsce w
Konarzycach koło Książa Wielkopolskiego.
1 Montaż stropu jest prosty i nie zajmuje wiele czasu. Do położenia stropu wystarczy dwóch pracowników.
fot. materiały prasowe
2 Pracownicy mogą ułożyć strop na jednej kondygnacji w przeciągu dwóch godzin.
fot. materiały prasowe
3 Montaż płyty. W pierwszej kolejności należy wykonać podporę, na której będą opierać się panele w celu wykonania wymianu żelbetowego.
fot. materiały prasowe
4 W płytach podwieszonych oraz płytach za kominem wycina się otwory w osiach kanałów celu montażu zbrojenia wymianu. Przed betonowaniem powierzchnię należy oczyścić i obficie oblać
wodą.
fot. materiały prasowe
5 Następnie betonujemy belki wymianu. Do zbrojenia wymianu oraz kanałów pomiędzy płytami wlewany jest beton, następnie wibrowany i pozostawiony do uzyskania wytrzymałości
konstrukcyjnej.
fot. materiały prasowe
6 Montaż płyty wokół komina.
fot. materiały prasowe
7 Kolejny krok. Wykonanie wieńca klatki schodowej.
fot. materiały prasowe
8 Na ścianach nośnych układane jest zbrojenie wieńców, które następnie łączone jest z prętami umieszczonymi w pachwinach między płytami.
fot. materiały prasowe
9 Istotne jest również sprawdzenie obecności zaślepek w otworach płyt. Po ułożeniu płyt, przed wypełnieniem spoin i wieńców należy wyrównać dolne powierzchnie prefabrykatów w środku ich rozpiętości za pomocą urządzeń do wyrównywania sąsiadujących płyt lub poprzez podparcie od spodu w środku rozpiętości.
fot. materiały prasowe
10 Do betonowania należy użyć zaprawy ekspansywnej. Pozwoli to na wyeliminowanie zjawiska klawiszowania. Zaprawa ekspansywna zwiększa wytrzymałość połączeń pomiędzy płytami
strunobetonowymi.
fot. materiały prasowe
11 Przygotowaną mieszanką wypełniamy zamki pomiędzy płytami, wibrujemy i wygładzamy.
fot. materiały prasowe
12 W płytach podwieszonych oraz płytach za kominem wycina się otwory w osiach kanałów celu montażu zbrojenia wymianu. Przed beto tonowaniem powierzchnię należy oczyścić i obficie oblać
wodą.
fot. materiały prasowe
